表面传感器板形检测及控制系统
Surface Sensor Board Shape Detection And Control System
当前位置：
首页 >
产品中心 >
表面传感器板形检测及控制系统
产品定位

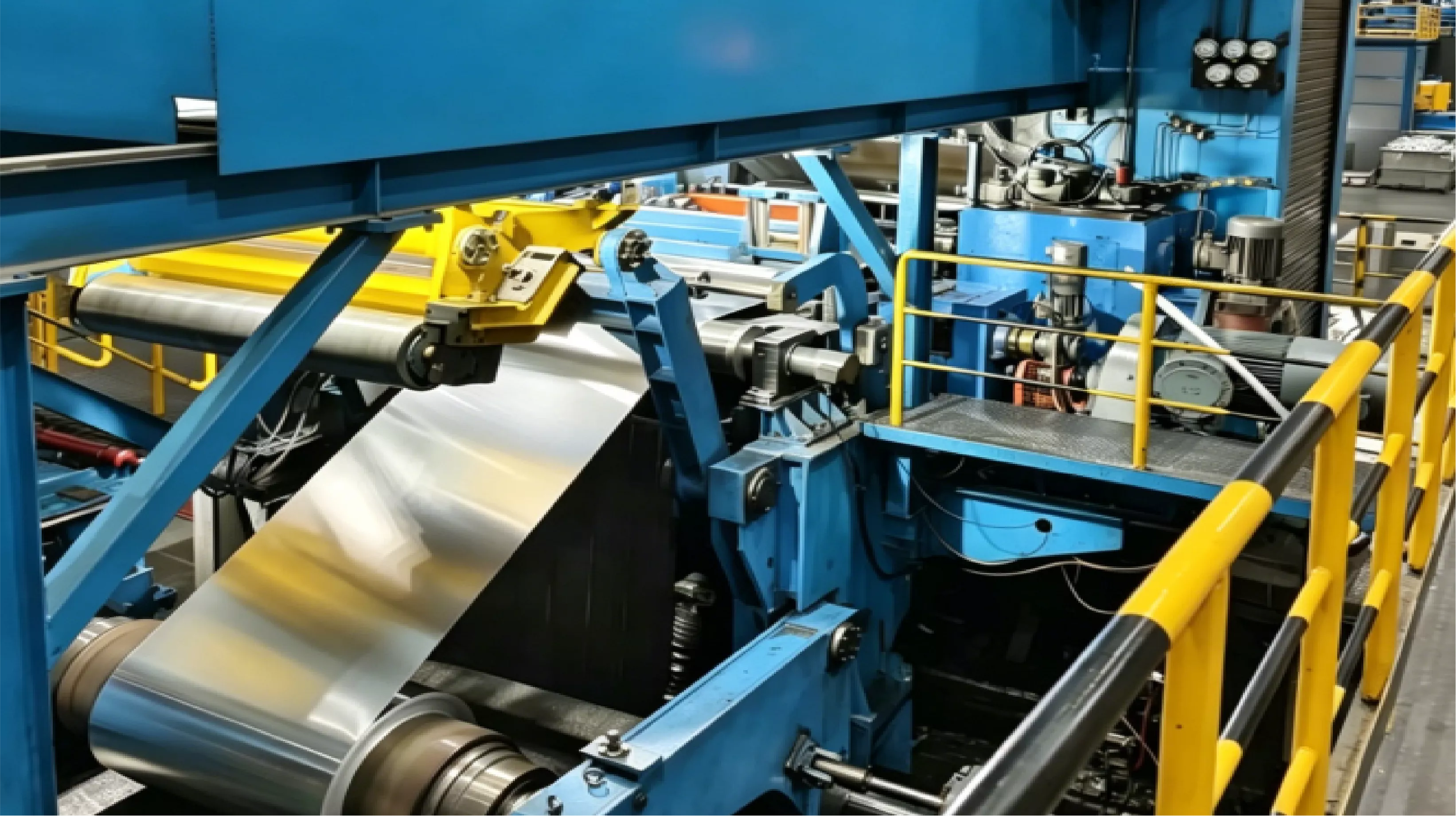

本产品专为铝箔、铜箔、超薄精密合金带等易损伤、高附加值材料的冷轧/精整工序设计。采用接触式微损伤表面传感技术，解决了传统接触式板形仪在极薄材（6μm–200μm）生产中易产生压痕、划伤的行业痛点。
智能板形控制系统
公司核心自研测控系统，集成高精度数据采集、波形分析、误差校正、智能调控功能，可适配各类板形仪设备联动运行，实时精准监测板材板形数据，自动修正轧制偏差，适配高低速轧制生产线，系统运行稳定、抗干扰能力强，有效提升板材生产良品率。
箔材表面传感器板形仪

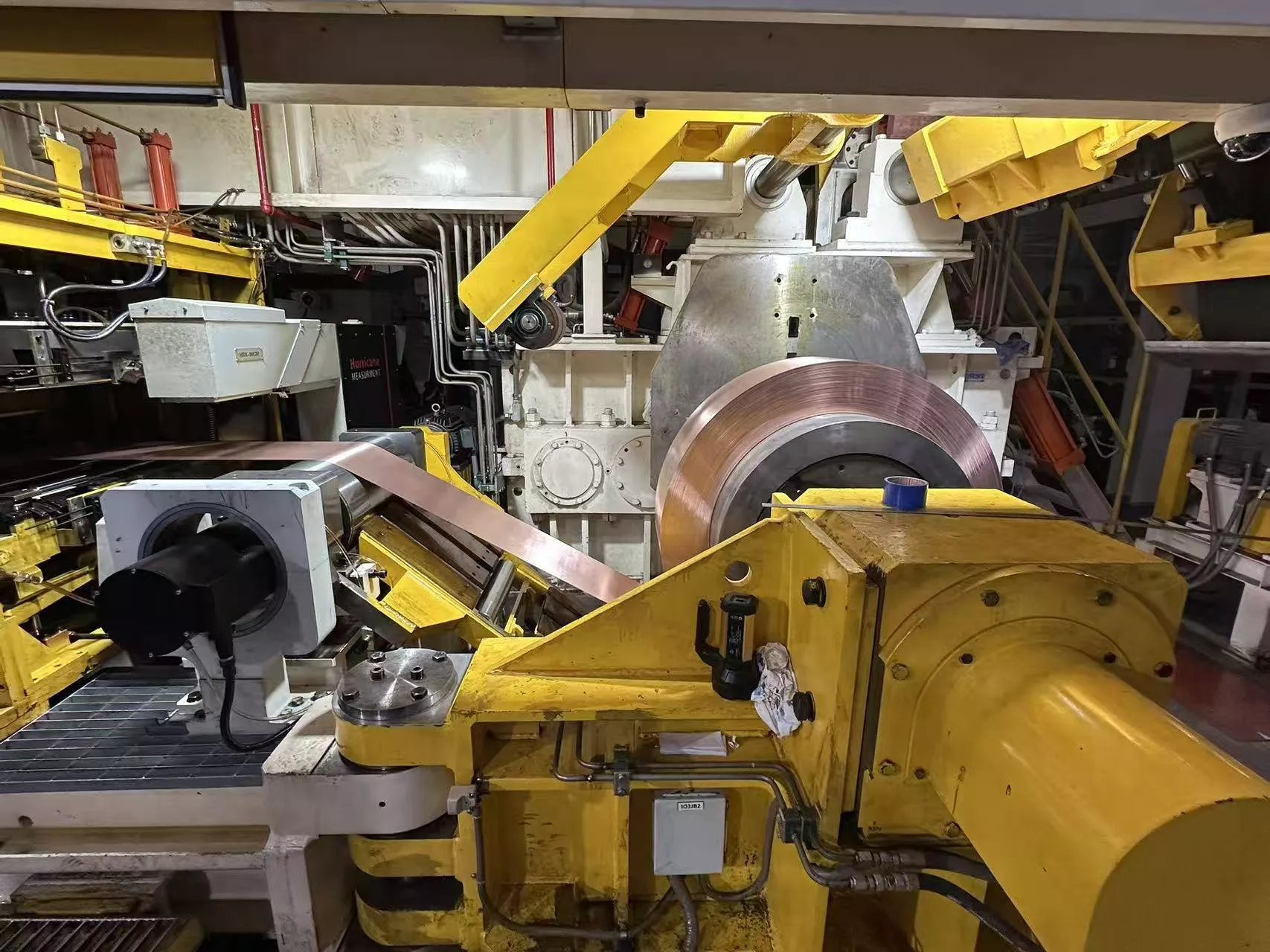

专为铝箔、铜箔、超薄精密箔材生产线定制研发，针对箔材轻薄、易变形、测量精度要求极高的生产特性设计，非接触式精准测控，杜绝测量损伤，可精准捕捉微小板形偏差，适配高端精密箔材规模化生产。
核心价值
表面零损伤
特殊传感结构，杜绝箔材表面压伤。
测量高精度
精准捕捉微米级板形偏差。
国产替代
打破进口品牌在高端箔材领域的垄断，提供高性价比的维保与升级方案。

技术原理

- 传感机制

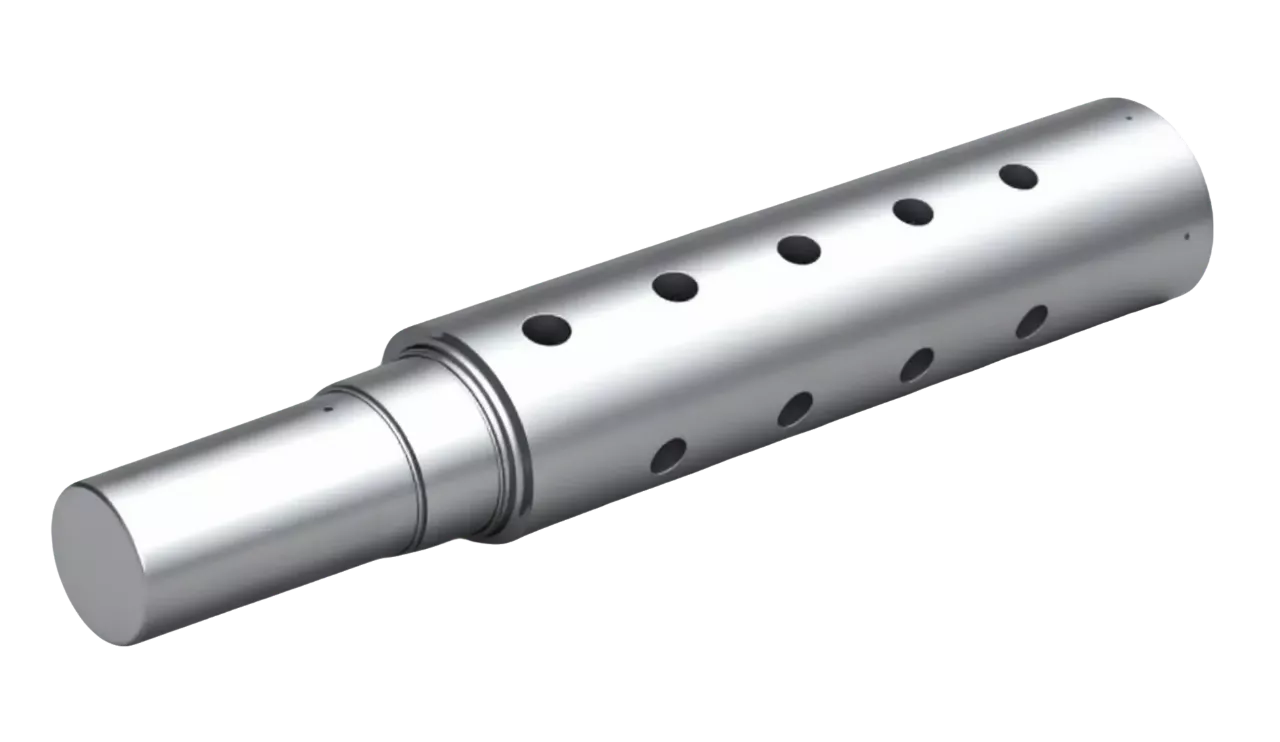

采用压电效应原理。传感器内嵌于测量辊表面的专用孔位，当带材经过时，传感器直接感知带材对辊面的径向分力。

- 核心创新

全无线传输： 摒弃传统易损滑环，采用无线数字传输+感应供电，彻底解决信号抖动与断点问题。

边部加密算法： 针对箔材边部波浪易发区，采用优化密排布局与专用补偿算法，消除测量盲区。

选型配置

为满足不同客户的产线需求，提供灵活的模块化选配方案：

- 传感器类型

压电式 ： 高响应速度，极高灵敏度，适用于铝箔、铜箔等超薄材。

- 排布结构

标准螺旋排布： 经典布局，性价比高，适用于常规箔材生产。

升级并行排布： 高密度分区，边部测量更精准，适用于高端动力电池箔、电子箔。
